直流屏在变电站是很关键的设备，平常要多留意调查,留意直流屏报警窗口的提示，长于分析和排查，争取可以更方便地查找毛病点，快速地处理毛病，保证电力体系的安全。

1直流屏故障现象

(1) 中央信号屏:预告报警铃响。

(2) 集控台:“直流系统异常”光字牌背景亮为橘黄色灯。

(3) 整流器屏:轻故障报警灯亮、重故障报警灯亮;蜂鸣器报警见图6,查看当前运行状态为停电、整流器输出为零;查看报警故障为负荷低电压异常、浮充低电压异常。

(4)电池屏:报警灯亮，电池电压低于203v，电池电压持续下降中。

2直流屏的故障分析和处理

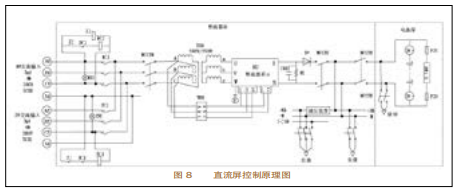

根据上述现象，由于整流器输出为零，蓄电池的浮充充电和均衡充电都无法进行，且负荷输出是由蓄电池供给的，蓄电池只有输出没有输入，如图4所示。当浮充电压低于2336V，而未及时进行浮充充电时，此时表现为，浮充低电压反常，图6中报警显示为轻毛病﹔直流电源体系负荷输出电压设定值为209v，当直流输出低于209V时，表现为负荷低电压反常，图6中报警显示为重毛病。咱们对照直流屏操控原理图（如图8所示)，先查看是否有沟通输入，图8中的IXD沟通输人指示灯被点亮，表明沟通输入正常。然后打开整流器柜后门，发现变压器TRR及整流器单元的作业嗡嗡声都消失，阐明变压器前端整流器沟通输入开关MCCBR处无电压输人，用万用表丈量，承认此处无电压。归纳以上两点，可以确定毛病部分就出在两路电源主动切换部分。首先用万用表量得沟通输入电源三相电压正常。然后丈量l#触摸器ICJ上端，电压指示正常，而测其下端时,电压显示为零。这阐明触摸器的主回路触点ICJ未接通，即触摸器线圈未带电,即1#电源操控回路ZJ-2CJ-ICJ未接通。在ZJ-2CJ-ICJ回路中,因2电源无电，2#回路中的2*触摸器2CJ一直是不带电的，即阐明2CJ常闭触点一直是闭合的，那么问题就出在中心继电器Z常开接点或l#触摸器lCJ线圈上了。先丈量中心继电器Z线圈，线圈带电作业正常，量得2CJ线圈上无电压指示，最终将毛病器材确定在中心继电器ZJ的常开接点上。由于中心继电器Z线圈带电，ZJ的常开接点应吸合，仔细调查，成果却发现中心继电器常开触点Z变形错位，尽管线圈吸合了，触点也动作了，可是触点底子没有触摸上，而导致1#操控回路ZJ-2CJ-1CJ未接通。毛病点找到后，断开1#沟通输入电源，把变形的中心继电器触点矫正后，合上l沟通输入电源，沟通触摸器ICJ动作，整流器作业。整流器对蓄电池进行均衡充电（均衡充电字体被点亮)，负荷低电压反常毛病主动免除，直流电源体系康复正常作业。当蓄电池电压到达2336V以上时，均衡充电停止，进行浮充充电（浮充充电字体被点亮。

从此毛病中咱们可以看出，即便我台存在2#沟通输入电源,此毛病产生时，2#沟通输入电源依然不能主动切换，原因如下:由于中心继电器ZJ一直是带电的，2#沟通输入电源回路ZJ-1CJ-2CJ一直不通，使得2#沟通输入电源触摸器2C]主触点不能接通，所以2#电源是无法切换的。
