变电站直流屏充放电系统的改造
时间:2021-03-18 08:34:44 点击次数:79

直流电源在变电站、配电室中发挥着巨大的效果。直流屏作为二次系统的指示、操作电源,在正常状况下要求运转正常,在外电失压状况下保证配电柜状况指示正确无误、微机保护设备正常作业、操作电压正常,赶快投入备用电源,保证不间断,高质量供电。

1直流屏运转方法和保护方法介绍

直流屏由整流屏和电池屏组成,在外电正常的状况下,整流屏既给二次体系供电又给电池组浮充充电。在外电故障时,电池屏承担起一切二次体系负荷,这就需求电池屏有正常的输出容量和电压质量,保证指示和操作正常。现有的直流电源设备不能供给站内应急照明,外电失压的状况下只能用消防应急照明,不利于操作。

单个站有多部直流屏,分别安装在不同配电室。在实践应用中,一直在浮充状况下运转电池寿命很短,且更换一次费用很高,铅酸免保护电池不等于不保护,蓄电池要定期进行充放电实验,可延长使用寿命,按照电池保护的放电电流的要求,每季度对电池组进行充放电实验,放电电流为电池容量的0.1倍,在电池组两头衔接契合放电要求大功率电阻,缺陷如下:浪费电能;放电时刻和电量不容易操控;有必要有专人实时对电流进行测量;放电结束有必要当即充电因此需求专人值守;五处直流屏比较分散,进程繁琐:人力消耗严重。


2现代的电力用直流和沟通一体化不间断电源设备

电力用直流和沟通一体化不间断电源设备是将直流电源与电力用沟通不间断电源(UPS)、电力用逆变电源(INV)、通讯用直流改换电源(DC/CD)等设备恣意组合,共享直流电源的蓄电池组并统--监控的成套设备。监控设备作为一体化电源设备的总监控器,可一起监控直流电源,UPsINVDC/CD、蓄电池组和配电状况等。

目前,电力体系中广泛采用微机操控型高频开关直流电源体系,其能满足设备正常运转需求,在事故状况下能为设备供给直流电源或经过逆变设备供给沟通电源。一体化电源设备以直流电源为核心,绕一监控,既可处理UPSINVDC/DC必需单独装备蓄电池和充电设备的问题,又能够节约本钱,降低故障率,从而保证变电站安全、牢靠、经济运转。一体化电源设备中由微机操控型高频直流电源开关体系对沟通不间断电源(UPS)蓄电池进行智能化的浮充和守时均充,消除蓄电池组因长期浮充导致单个电池的欠充电以及造成的故障,完全消除蓄电池电压不均衡的现象,保证蓄电池的使用寿命和输出直流电压质量。电力通讯是电力体系重要组成部分,是电网实现调度自动化和办理现代化的根底,现代化的变电站装备的高频开关通讯电源设备由防雷柜、充电柜、交直流分配柜和蓄电池柜等组成,用作电信通讯、程控交换机、微波通讯、光纤通讯、电力载波及其他通讯设备无人值守电源设备,采用一体化电源设备后只需求装备一台DC/DC电源改换设备,其与直流电源设备的电池组相衔接,就能满足要求且取消了高频通讯电源设备的电池组,降低了本钱,减少了电源设备的故障率。


3现有直流屏体系改造的形式

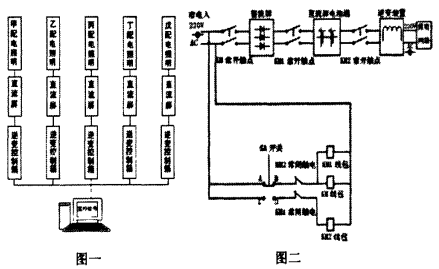

根据变电站直流体系的运转状况,能够在每个配电室的直流屏上加装一套逆变设备,将直流屏电池组经过逆变设备和变电站照明电源链接,如图一所示这样既处理了电池组定期放电保护的问题,又处理了变电站在外电失压状况下的照明问题。契合现在绿色节能环保新概念。

在各配电室采样数据,并经过内部局域网络上传变电站,进行集中检测和放电保护。经过上位机软件设置电池电压报警信息,如果在充放电进程中有电池电压过高或过低,进行报警提示,并停止放电,对故障电池进行替换保护。检修保护人员便利判断,减少劳动强度,提高工作效率,更有用的延伸电池使用寿命。


4数据的收集与传输

整流屏和电池屏都有一块检测仪,检测仪设有串口,经过串口通讯,将数据传输至变电站主控机,在放电进程中对电池组电压、电池组电压、放电电流、放电容量进行检测,而且根据保护要求,每半小时进行记载和存储,以便于打印存档。


5整流屏输入输出开关放电开关和豭明配电箱的改造

直流屏正常工作时,整流器沟通输入开关和直流输出空开在合位,放电空开断开方位,将这几个开关换成能够操控的接触器。在放电或外电失压的情况下可将照明网络投入。操控原理如图二所示。

长途操控SA开关,断开AB线路,闭合CD线路,使KM2线包得电,KMKM1线包失电,KM常开触点断开,KM1常开触点断开,KM2常开触点闭合,电池组经过逆变设备变成220V沟通,供给照明网络。


6软件部分

采用C++Builder进行软件编写,具有长途定制放电时间表和长途手动操控充放电,及显示电池屏电量的功用,一起具有报警提示及存储充放电保护日志记载的功用。


7结语

经过上述改造,能够节省电阻放电的动力,完成长途主动或就地主动放电,实时观察电池电压及放电进程,低电压电池报警并记载,对放电数据机型记载并存储打印,可一起对多台电池组进行放电,完成无人值守。
