通信站中直流屏的技术改进
时间:2021-03-23 08:30:00 点击次数:2532

1.直流屏的供电方式

1.1一组分路输出、二组分路输出分别共给同一台光传输通信设备及交换通信设备,保证了通信设备两路直流电源独立供电方式。

1.2一组分路输出供给同线路(保护一)光电转换设备二组分路输出供给同一线路(保护二)光电转换设备,保证了两套保护设备分别由两组电源供电。

2直流屏存在的问题

上述供电方式满足了通信设备可靠供电要求。但是由于电力系统通信的特殊性,变电站的通信机房装有很多保护通道用的光电转换设备,采取上述供电方式当有电源设备检修﹑蓄电池组充放电,电源设备故障时,势必造成同一线路的两套保护有一套停用。

3.改进方法

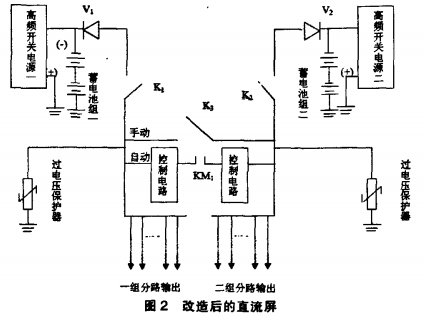

3.1原理图

针对上述问题我们在直流配电屏上进行了如下改造:



改进后的直流屏增加刀闸K1K2K3两个隔离二极管V1V2直流接触器KM,及控制回路。这样能更好地控制电源的输人切换,便于维护。

3.2直流屏工作原理

当一组电源输入直流电压低于46V检测板检测到信号后(一组电源、二组电源差值,町调,设定为7V)接通直流接触器KM其接点将一组电源、二组电源母线端并联。由于一-组电源直流电位升高其隔离二极管V1工作在反向电压被阻塞,一组电源的分路输出通过KM经其隔离二极管V2由二组电源供电,其一组电源电流表电流为零而二组电源的电流表电流为两路电流之和。

当二组电源输入直流电压低于46V,工作原理同上。由一组电源供电。

改进后的直流屏两套输入电源在物理上完全隔离,可以采用单电源供电方式,双电源独立供电方式,双电源主备用供电手动控制方式以及双电源主备用供电自动控制方式。

3.3改进后技术性能

1)额定电压:48V 输人二路200A,一主一备。有人工或自动并机。

2)额定输出容量:200A

输出分路:主用断路器分路10A20路。

备用断路器分路10A 20路。

3)每个输出分路断路器跳闸将发出声光告警。

4)当每一路输入电压低于46V时自动并机供电,使该路母线不停电。

5)主备用输入接有防雷模块。

6)二极管V1V2工作电流400A反向耐压400V

7)直流接触器KM工作电流200A

在下列条件下可连续使用

1)海拔不超过1000m

2)周围介质温度为5~40相对湿度不超过80%

3)无属蚀性,爆炸性和破坏绝缘的气体及导电尘埃的地方。

4)没有震动和颠簸且垂直倾斜不超过5%

3.4改进后直流屏的优点

1)两路电源之间绝对独立工作。

2)两路电源之间可以手动、自动切换,有利于通信人员进行维护。

3)在运行状态下可以保证一主-,满足无人值班站要求。

4)由于采用二极管隔离措施,一组电源故障在电气上不影响另一组电源工作。
