本文主要对于直流屏在广播传媒供配电系统中的重要性进行分析，并对直流屏日常安稳而进行的检修维护方法做简要总结。

广播传媒的系统在运行过程中，对信号传输的继续性要求很高，自然相应的也给供配电系统输电质量及稳定性提出了极高的要求。受复杂因素的影响，以往广电工作中常出现的断电而引发传播中止问题，因此必须在夜间时才能进行故障排查。但是随着直流屏的应用，供电就算发生了以上的问题仍可对广播传媒系统进行正常供电，确保信号传输活动持续性。

1直流屏在广播传媒供配电系统中的重要性

1.1直流屏结构特点

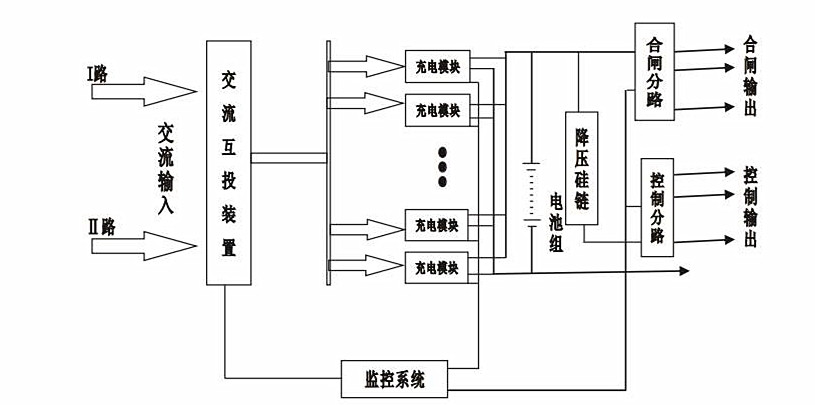

常规直流屏由交流配电模块、充电模块、配电监控模块、降压硅链等零件构成。如图1为典型的直流屏结构系统。

1直流屏的结构系统

其间，交流配电模块从低压配电柜处接入市电，使用双电源自动切换开关完结主、备用电源之间的切换后向充电模块供给交流电。广播传媒供配电系统直流屏中的充电模块一般由多个充电模块并联组成，通过降压、整流，将220V市电转化成系统预设幅值的直流电压，具体幅值可根据供配电系统特色灵敏选择。

配电监控模块的构成相对复杂些，由监控单元或监控电路构成，在系统内添加监控模块，可实时收集母线系统绝缘性以及电池温度、电压、电流等信号，了解直流屏的运转状况[1]。监控单元作为该模块首要中心，收集到的悉数信号均需于此完结处理核算及剖析，结合剖析成果得出指令反应，便利对系统运转状况参数做针对的调整。此外监控模块还供给人机的交互功用，合作液晶触摸屏，办理人员可直接展开信息调取或参数设置。

降压硅链的首要作用为操控母线系统链路电压。

1.2直流屏运转原理

直流屏运转进程简化为充放电的循环。当蓄电池电量充足时处于浮充状况，由充电模块向开关柜操控母线系统跟合闸母线系统等设备供给小电流。若产生断电现象，封闭充电模块，由蓄电池向负载供给电能，确保断电后，高压开关柜等设备仍可正常运转一段时间，为毛病扫除争取最大的时间差，防止出现传播信号中止的情况。当电路康复正常充电模块则重新启动，向母线系统等设备持续供给小电流，并对蓄电池充电，充溢后切换成浮充状况。

因电网供电中止或供配电系统毛病而产生断电后，直流屏仍可供给安稳的电源，并将有关毛病信息传输至中央操控中心，并进行声光报警，提示办理人员第一时间重视毛病信息以便在最短时间内进行毛病检修，康复系统的正常供电。

1.3直流屏作用优势

以某省的电台供配电系统为例，对直流屏在广播传媒供配电系统中的作用优势为说明。直流屏为智能免保护直流电源屏的简称，在许多大型变电所中均有装置，如该省级的电台发信系统机房的10kV配电室装有直流屏。高压开关柜直接或高压电网相接，这一电压无法满足开关柜合闸母线系统、操控母线系统等元件的供电需求，此外若产生电路突发中止问题，充沛康复需要倒闸，而使用直流屏作为高压配电室各类设备的直流供电电源，以上问题均能有用解决。

该省级的电台现在具有多档日子、新闻、休闲类广播节目，为应对融媒体给传统广播电台展开带来的冲击，电台高度重视节目的创新质量提高作业。随着电台转型展开的深化，其通信传输系统对供配电系统运转安稳性、持续性提出极高要求。现在该广播电台发信系统内，装置许多不同类型的发射机，一起配备制冷、通信等其他辅助性设备，对高压电的需求量高。为确保供电连续性提高电台节目输出质量，该电台供电室的高压开关柜装置数字化直流屏作为直流电源，除高压开关柜外电台配电室中央信号屏也由直流屏供给直流电源，并供给电源的办理、保护、反常预警等功用。其间电池办理结合电台运转需求，规范调节均浮充转换参数，对电源的充电电流、温度等进行调节。电池保护功用首要是能参考到直流屏的电池毛病率高，对充电电池做均充保护，从而降低毛病产生概率，延伸电池寿数。反常预警功用用于分流器断线、母线系统欠压、交流欠压等现象进行预警提示。

总体来说，直流屏在广播传媒供配电系统中的使用大大提高了供配电系统的供电安稳性便利展开系统的办理活动最大极限削减断电毛病，确保单位各项信息传播活动顺利展开。

2供配电系统中直流屏的保护方法

在了解直流屏在广播传媒供配电系统中的组成特色、运转原理及作用优势后，需结合以上信息，拟定专门的直流屏检修保护方案，通过日常保护，尽可能削减直流屏毛病。

结合以往直流屏保护经验，其毛病多发于主接线、蓄电池、充电模块以及监控模块上。

主接线毛病扫除需要定时查看直流屏各零件开关、接线、接触器的运转状况，对产生毛病、损坏或老化的零件予以替换。

蓄电池毛病。蓄电池毛病需要分别在充电或非充电状况下查看电池标称及浮充电压是否在规范水平，一般情况下蓄电池的使用寿数为5年，若为蓄电池毛病，需进行替换；若为操控回路毛病，可根据广播传媒供配电系统运转规则，进行直流系统断电检修；若为整流模块毛病，可在线替换三路整流模块进行一起供电，然后将毛病回路的整流模块撤除。

充电模块及监控模块毛病。充电模块及监控模块检修首先应切断电池组，然后查看两模块的运转情况，若存在反常可进行替换。若充电模块出现高温报警，可将机柜门开启进行通风降温，待温度降低至规范水平后，按下复位开关。

定论：直流屏在确保广播传媒供配电系统运转安稳方面发挥出重要作用，在直流屏系统运维办理中，相关人员需对其运转原理或毛病特色有充足的了解，定时展开直流屏系统元件检测作业，及时替换老旧零件，以确保直流屏的高质量运转。一起活跃开发直流屏的信息化监管技术，对其运转状况做实时监测，促进广电行业健康展开。
