直流屏体系蓄电池组并联保护器及安全性分析

为消除传统直流屏体系并联时蓄电池组之间的环流问题，本文规划一个并联保护器对两组电池进行完全独立的充电管理体系，其实现原理如图2所示。

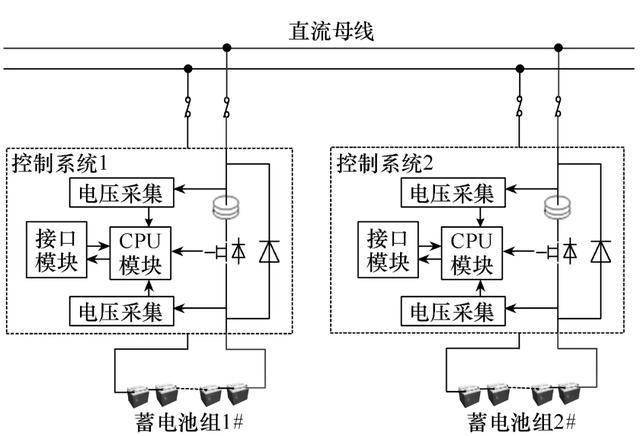

图2 直流屏系统并联技术实现原理图

将并联保护器连接至直流屏及蓄电池组之间，由直流屏提供直流输入，由并联保护器控制蓄电池组的充电电压及充电电流。每组电池配备相应的控制系统进行独立的充放电管理。为保证在外部交流供电异常时，使蓄电池组能够及时对负载进行供电，在蓄电池与直流母线之间的连接采用单向器件直接连接，以避免放电环流的影响。

并联保护器是由CPU模块作为核心处理器，外围电路功能模块包括充电功能模块、放电功能模块、接口模块和电压电流采集模块。CPU模块可以通过接口模块输入的电池信息，采用脉宽调制（pulse width modulation, PWM）电路智能调节充电模块对电池的充电电压和充电电流，CPU模块可以对电压电流采集模块所采集的电流、电压等信号进行处理，实现对电池充电电压和充电电流的精确控制。
