直流屏的蓄电池组

作用:

➢作后备电源:一旦交流失电将由蓄电池供电;

➢作滤波电容:使整流器的直流输出更加平滑，为负载提供质量更好的直流电源;

➢作动力设备的启动电源:因为动力设备瞬间启动的电流比较大，这个电流由蓄电池组来提供。

种类:

镉镍蓄电池:

正极活性物质主要由镍制成，负极活性物质主要由镉制成的一种碱性蓄电池。具有良好的大电流放电性能(10C5~12Cg) 。数量多，维护工作量大，造价相对较高。

阀控式免维护密封铅酸蓄电池:

蓄电池正常使用时保持气密和液密状态，当内部气压超过预定值时，

安全阀自动开启，释放气体，当内部气夺降低后安全阀自动闭合，同

时防止外部空气进入蓄电池内部，使其密封。蓄在使用寿命期限内，

正常使用情况下无需补加电解液，称之为免维护蓄电池。

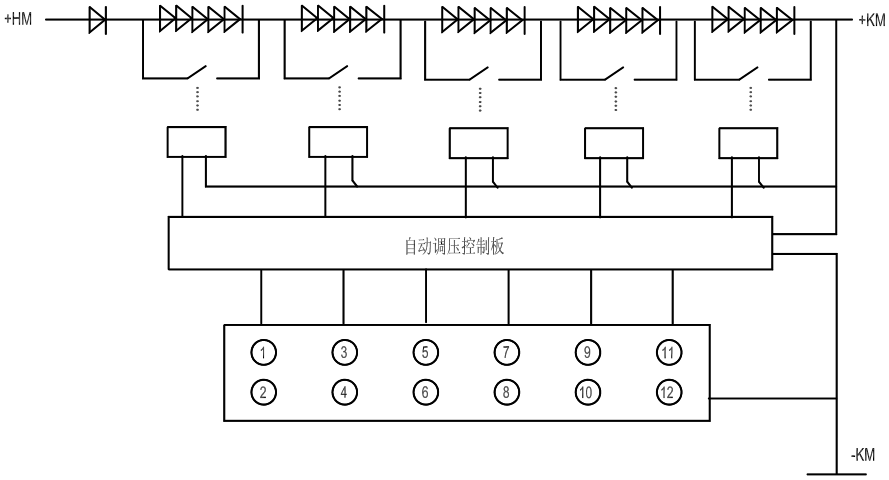

直流屏调压装置

调节控制母线电压，以向负载提供合适的直流电压。通常采用降压硅链串接于合闸母线和控制母线之间进行调压，允许范围2.5%Ue。可自动或手动调节。

为什么要调压?若控制母线上电压过高，则对长期带电的设备，如继电器、信

号灯等造成损坏或缩短其使用寿命;若控制母线电压过低，则可能导致继电保

护装置和断路器操动机构拒绝动作。
