直流屏直流正极接地故障案例
时间:2021-01-07 09:09:36 点击次数:244

        某变电站共2台直流屏,采用的是1+1冗余系统,输出并联带所有负载。201812月,1#直流屏发生正极接地故障。经分析判断、排查处理,1#直流屏的一个单相桥式整流器2#管脚接地。将金属底座的单相桥式整流器更换为绝缘底座型的,可杜绝此处管脚接地,有效避免该处直流接地故障。

1直流屏1+1冗余系统工作原理
        1)给直流屏输入一个三相交流电,通过整流变成直流电,做为电源输出给直流负载。

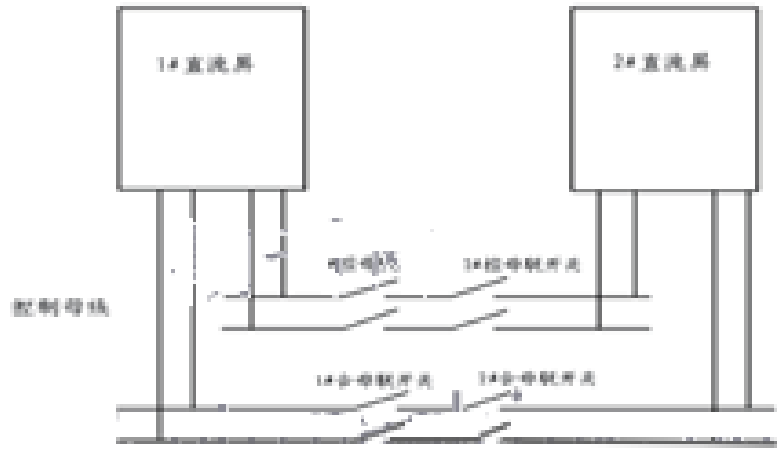

        2)直流屏1+1冗余系统,是将两台直流屏输出通过母联开关连接起来共同带负载。当一台直流屏需要检修时,可以由另一台带所有负载,图示如下:


2直流接地故障
        1)直流正极接地,直流屏触摸屏报正对地绝缘不良、合母电压异常。测正对地0VDC,负对地220VDC,此时正对地就是正极对负极电压;反之,如果直流负极接地,则正对地220VDC,负对地0VDC
        2)直流正接地故障原因。1)第一种原因是电源输出端之内的正极出现了对地绝缘为零,导致正极直接接地,正对地电压为0V2)第二种原因是直流屏的负载,包括高压柜内的直流母线、低压柜内的直流母线、其他杂项柜内需要直流电源的部分。如任意一台高压柜内的直流正极发生接地,就会发生直流屏正极接地报警。
        3)单相桥式整流器。由多只整流二极管做桥式连接,外用绝缘塑料封装而成,大功率的桥式整流器在绝缘外层添加金属壳包封,增强散热。是交流电转换成直流电的的第一个步骤。此回路单相桥式整流器为双回路冗余运行。
        4)直流接地的危害。当直流中一极接地时,如果再发生另一极接地,将造成直流正负极短路,开关跳闸,负载失去保护,带有直流失压脱扣的高压电机立即跳闸,装置停工。
        5)确定直流正极接地故障点的方法:
        1)断开直流输出母联开关,将直流屏(1+1冗余)系统分为两个单独个体,确定故障直流屏。
        2)断开单台直流屏输出开关,确定故障点是在输出开关之内还是之外。
        3)如故障在外部负载,则逐个断开负载直流电源开关,以此排查接地点;如果故障点在直流屏内部,则按内部接线逐个排查。
